Magtrol称重传感器LB230系统的组成

更新时间:2024-11-12    访问次数:106

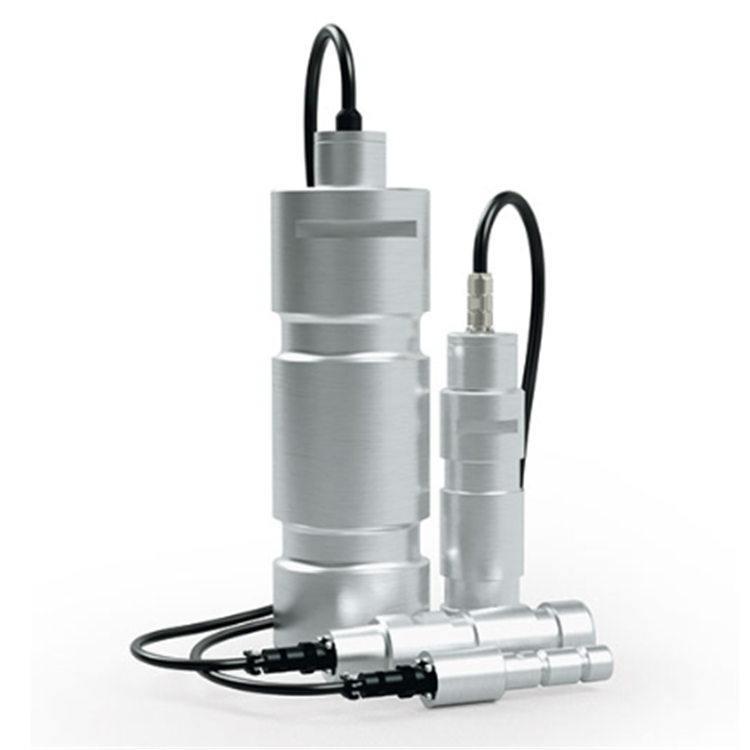

瑞士马格罗Magtrol 称重传感器LB230载荷测量栓是带有温度补偿的传感器,用于测量载荷与受力,并提供过载保护。这些载荷栓安装到机器中取代普通的轴,它们安装有应变片,使其可以产生被测载荷等比例的信号。

应变片是一个与称重传感器的内部元件相连的电阻器。

称重传感器放在称重设备中。称重传感器配备了应变片,因此对一端进行加载时,会测量它所施受到的作用力。称重传感器针对作用力做出反应产生变形,应变片同步变形进行同样变化,并产生一个电子信号,并以数字的形式反映出来。


主要产品:

Magtrol传感器

Magtrol称重传感器

Magtrol 扭矩传感器

Magtrol信号放大器

Magtrol备件

Magtrol线缆

 1 (2).png   1 (3).png


瑞士马格罗Magtrol 称重传感器LB230原理:电阻应变式称重传感器是基于这样一个原理:弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小),再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。

由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面简要论述。


电阻应变片

瑞士马格罗Magtrol 称重传感器LB230电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上,即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

设有一个金属电阻丝,其长度为L,横截面是半径为r的圆形,其面积记作S,其电阻率记作ρ,这种材料的泊松系数是μ。当这根电阻丝未受外力作用时,它的电阻值为R:



R = ρL/S(Ω) (2—1)



当他的两端受F力作用时,将会伸长,也就是说产生变形。设其伸长ΔL,其横截面积则缩小,即它的截面圆半径减少Δr。此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ。


瑞士马格罗Magtrol 称重传感器LB230

规格从2.5-1250KN(0.28-140 tons)

马格罗Magtrol 称重传感器LB230允许过载:标称载荷的150%

破裂过载:标称载荷的350%-700%(依型号的不同)

采用高耐腐蚀不锈钢制造

不受外界机械或化学条件影响(应变片安装于测量栓内部)

适合在极端恶劣的环境中使用

结构坚固耐用,无须保养

适用于重复安装

通过ISO9001认证

 1 (5).png   22 (2).png



瑞士马格罗Magtrol 称重传感器LB230性



根据客户的需求,Magtrol可以对其载荷测量栓产品进行更多苛刻的测试,如:

所用钢材的可靠性鉴定

EMPA 冲击试验(瑞士联邦材料测试与研究实验室)

超声波试验

磁化试验

标准载荷测试





瑞士马格罗Magtrol 称重传感器LB230应用

高度的Magtrol载荷测量栓应用于以下多种领域:

起重升降设备

机械工业

海运,油轮,海上石油开采

核工业

航空

化工
