德国ETAS测量模块ES415

德国ETAS测量模块ES415产品包含用于高分辨率测量模拟信号的模拟-数字转换器带有可调节的短路保护传感器电源的4个电气隔离的测量通道可用于测量。德国ETAS测量模块ES415产品可在各个测量通道以100 kHz的速率进行数据采样。ETAS测量模块ES415通过标准接口连接各种传感器和测量传感器。

德国ETAS测量模块ES415技术参数

德国ETAS测量模块ES415体积和重量

尺寸 (高x宽x长) 52 x 40 x 142 mm / 2.0 x 1.6 x 5.6 in (总计)

39 x 40 x 63 mm / 1.5 x 1.6 x 2.5 in (锥形体后部)

重量   350 g / 0.77 lb

德国ETAS测量模块ES415适用环境

温度范围   -40 °C to +120 °C (-40 °F to +248 °F) (工作环境)-40 °C to +125 °C (-40 °F to +257 °F) (保管环境)

保护等级   IP67

海拔   可适用于5,000 m /16,400英尺的海拔

通过测试   机械振动, 颤动, 跌落, 温度骤变,潮湿环境,盐雾腐蚀,飞石撞击 根据 DIN EN 60068 r. ISO 16750

德国ETAS测量模块ES415供电模块

工作电压   5 V to 50 V DC (-40 °C to +85 °C / -40 °F to +185 °F),6 V to 50 V DC (+85 °C to +120 °C / +185 °F to +248 °F)

能耗 (12 V)   2 W 典型 (运行)6 W  (在感应器电源的值下运行)25 mW  (待机)

逆向电压保护; 抛负载保护 Via cabl CBEP410 / ES415 / 420 / 425 / 430 / 450

主机接口

连接及协议 100 Base-T, Full-Duplex required, XCP-on-UDP/IP

IP 地址    192.168.40.44 (默认), 可通过INCA或400配置与集成工具进行XCP应用程序配置

ETAS ES400微型测量模块

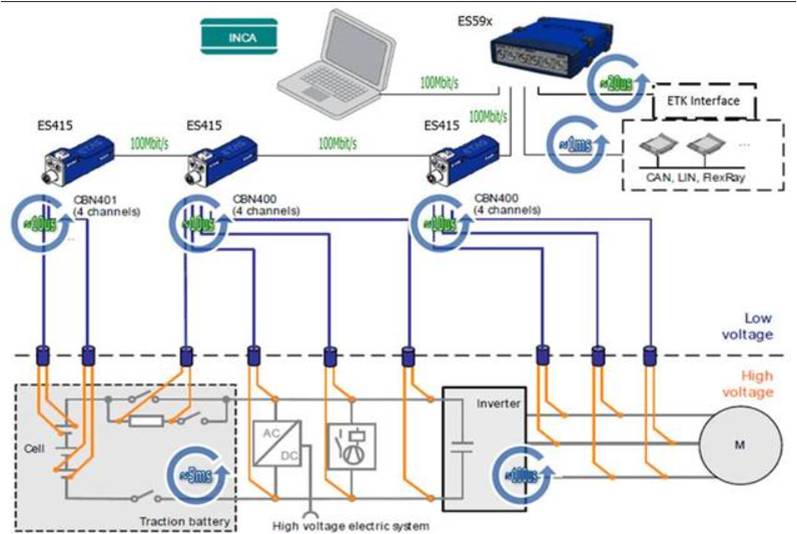

ES400产品系列模块均设计安装在传感器附近。这样可最大程度减小因长电缆造成的信号失真。模块结构紧凑小巧，甚至可以安装在特别狭小的空间内。模块间可通过以太网线缆相互连接，整个模块网络最后仅通过一根线缆与电脑相连，这样从根本上简化了测试车辆或测试台架上所需的设置工作

ES410 – AD 模块ES411–带有传感器电源的模数模块

ES410 – A/D模/数模块

ES411 – 带有传感器电源的模/数模块

ES413 – 带有传感器电源的Eco A/D模块

ES415 – 带有传感器电源的高清晰A/D模块

ES420 – 测温模块

ES421 – Eco Thermo模块

ES430 / ES432 – λ测量模块

ES441 – 带有传感器电源的计数器和频率模块
