Bartels微型双腔隔膜泵在液体分配中的应用

更新时间:2025-04-03    访问次数:33

德国 Bartels 公司简介:

德国Bartels公司成立于1996年,公司位于德国多特蒙德,是微流体控制领域的制造商和服务商,产品主要包括压电式微型双腔隔膜泵、驱动器、控制板及微流控系统。Bartels已于2003年通过ISO9001认证,产品在微流体混合、微化学反应、细|胞培养、微生物培养、微液滴生成等领域得到广泛使用

Bartels 微型双腔隔膜泵在液体分配中的应用简介:

流体分配是一种非接触式精确体积分配的先进技术,它将微流体原理与喷射技术相结合,使用精确得流量传感器进行调节,在没有物理接触的情况下从微型喷嘴喷射小体积流体。其优点包括:精度高、非接触、快速、灵活、浪费少、自动化兼容性高和可定制,不同喷嘴直径可以自由测试类水液体以及粘度更高得液体。这种创新解决方案被用于制药、生物技术、电子和诊断等行业。

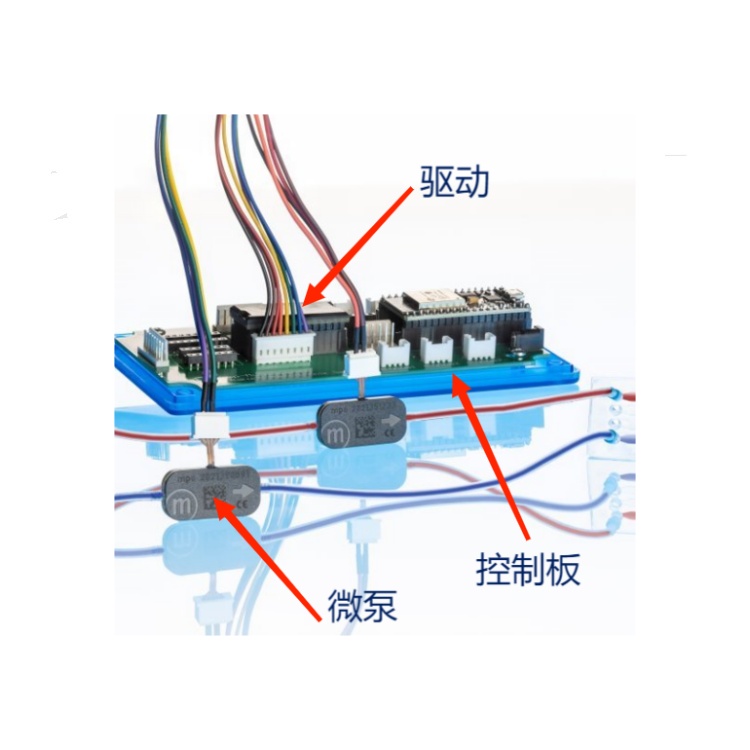

Bartels 微型双腔隔膜泵在液体分配中的应用套装:

Ø 1个Multiboard2控制板

Ø  1个HighDriver4

Ø  4个Bartels BP7-Tubing微泵

Ø  10个喷嘴

Ø  1米mp-s内径为1.0mm的硅管

Ø  1个流量传感器

Ø  1套流量控制软件


Bartels 微型双腔隔膜泵的工作原理:

Bartels 微泵的功能原理基于压电隔膜和被动止回阀。安装在镀铜膜上的压电陶瓷在世家电压时会变形。通过产生的向下冲程,介质被排出下面的泵室。泵室两边的止回阀决定了介质流向。当电压减弱时,相应的压电变形引起陶瓷膜产生向上的冲程。介质被吸入,腔室重新被充满。每一秒,泵可以进行数百次这样的泵送循|环。通过调整参数可以改变泵送输出性能。

Bartels微型双腔隔膜泵BP7-Tubing的技术参数:

Bartels 微泵系列参数:

泵类型:压电隔膜泵

不含连接器尺寸:30*15*3.8mm

典型动态范围流量(水):0-14000µl/min

典型动态范围压力(水):0-500mBar

典型动态范围流量(空气):0-35000µl/min

典型动态范围压力(空气):0-140mBar

工作温度:0-70℃

内部容积:30µl

重量:2g

爆破压力:1.5Bar

使用寿命:5000小时

功耗:50mw

防护等级:IP33

与介质接触的材料:PPUS

Bartels 驱动器 HighDriver4 技术参数:



MP-HighDriver4

流量范围

0.1-8ml/min

峰值电压

0-250v

步进值

8v

频率

50-800HZ

步进频率

1-6HZ

接口

I2C

泵的数量

最多4个
