德国SPI通信接口--PSI5/SENT/SPI/DSI3通讯协议，应用于汽车测试

赫尔纳供应德国SPI通信接口

赫尔纳供应，德国总部直接采购SESKION模拟盒PSI5协议，近30年进口工业品经验，原装产品，支持选型，为您提供一对一的解决方案：货期稳定，报价，价格优，在中国设有8大办事处提供相关售后服务。

PSI5/SENT/SPI/DSI3通讯协议公司简介

制造商SESKION GmbH成立于1997年，专注于汽车电子领域的硬件与软件系统开发。自2005年起，该公司深入汽车行业，提供自主研发的传感器通信解决方案，并通过ISO 9001:2015质量管理认证。作为PSI5组织的联系成员，SESKION积极参与PSI5协议的标准化与演进工作。

产品系列

SESKION模拟盒涵盖多种汽车总线协议接口设备，主要产品包括：

PSI5-Simulyzer：用于PSI5协议的数据读取与模拟

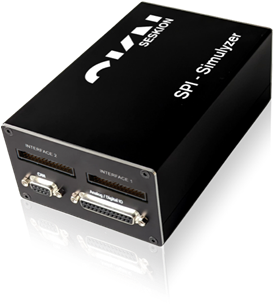

SPI-Simulyzer：支持SPI总线通信测试

SENT-Simulyzer：针对SENT协议开发的接口盒

DSI3-Simulyzer：适用于DSI3标准的仿真工具

模拟器RT：支持多传感器接口的机架式系统

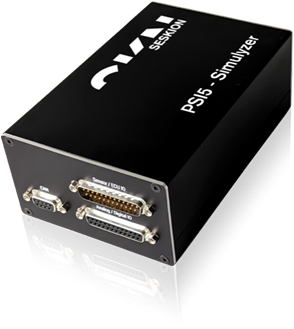

PSI5-Simulyzer产品介绍

产品功能

PSI5-Simulyzer是一款硬件接口盒，核心功能包括：

双向通信：同步模拟PSI5传感器或电子控制单元（ECU），支持主动数据干预29

协议解析：兼容PSI5 v2.3标准，支持125 kbps（默认）及189 kbps波特率，采用曼彻斯特编码与差分信号传输，通过电流调制提升抗噪能力

技术参数

参数项     规格描述

接口         USB 2.0 + 传感器/ECU专用端口

供电         USB或外接电源适配器

兼容系统         Windows 7+、Linux（API支持）

数据记录         3 Ms/s采样率（电压/电流同步）

数据导出         .csv（Excel）、.tdms（NI格式）

波特率范围     80–250 kbit/s（可自定义）

操作模式         支持PSI5全模式（同步/异步等）

工作原理

PSI5协议采用两线制总线（双绞线），通过电流变化传输数据：

逻辑定义：“高电流→低电流”=逻辑“1”，“低电流→高电流”=逻辑“0”

帧结构：数据分高位字节（MSB）和低位字节（LSB），每字节含起始位、8数据位、停止位

错误控制：内置校验字节检测并纠正传输错误18

PSI5/SENT/SPI/DSI3通讯协议优势特点

可视化分析工具：

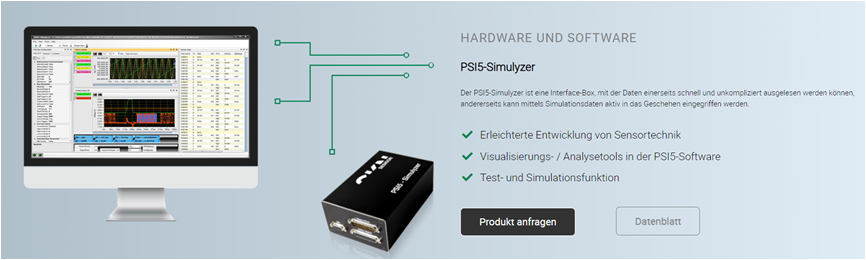

提供Windows GUI软件，实时可视化PSI5总线通信，支持信号定义、故障码解析及时间戳数据记录，简化调试流程。

灵活扩展接口：

可选LabVIEW库、ANSI-C API及传感器编程软件，适配多种开发环境。

多设备协同：

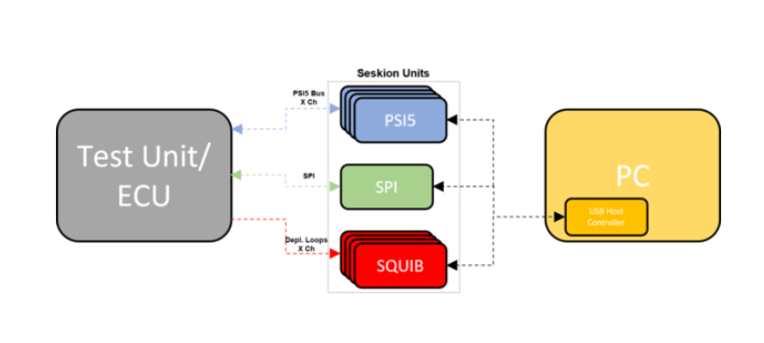

支持5个PSI5盒子同步测试，并可转换为CAN/SPI总线数据，实现跨协议系统集成。

PSI5/SENT/SPI/DSI3通讯协议主要应用领域

安全气囊控制系统：

模拟多路加速度传感器信号（PSI5/SPI），配合ECU完成碰撞检测与点火时序验证。

车辆动力学控制：

用于底盘稳定性ECU测试，配置转向/制动传感器的同步传输参数，提升响应精度。

自动驾驶传感器开发：

支持压力、位置等传感器的一致性测试，符合PSI5组织制定的安全规范。
