ersa

更新时间:2023-07-21    浏览量:30870

产品描述:公司简介: 通过“电子生产设备”、“成型机”和“自动化”三个业务部门,我们为全球客户提供定制解决方案

询报价负责人:客服1号
手机:18842851279
座机:0411-87187730
邮箱:sales@heilna.com

                                                           公司简介:

通过“电子生产设备”、“成型机”和“自动化”三个业务部门,我们为全球客户提供定制解决方案。产品和生产技术的多样性使 Kurtz。协同效应的机会一直在内外使用。

ersa丝网印刷机主要产品:

1.  模板印刷机

2.  焊锡机

3.  焊接机器人

4.  焊接工具

5.  光学检测系统

6.  3D金属打印

7.  低压铸造机

8.  重力铸造机

9.  修边压力机

ersa丝网印刷机产品型号:

l  ersa丝网印刷机SMT

ersa丝网印刷机产品特点

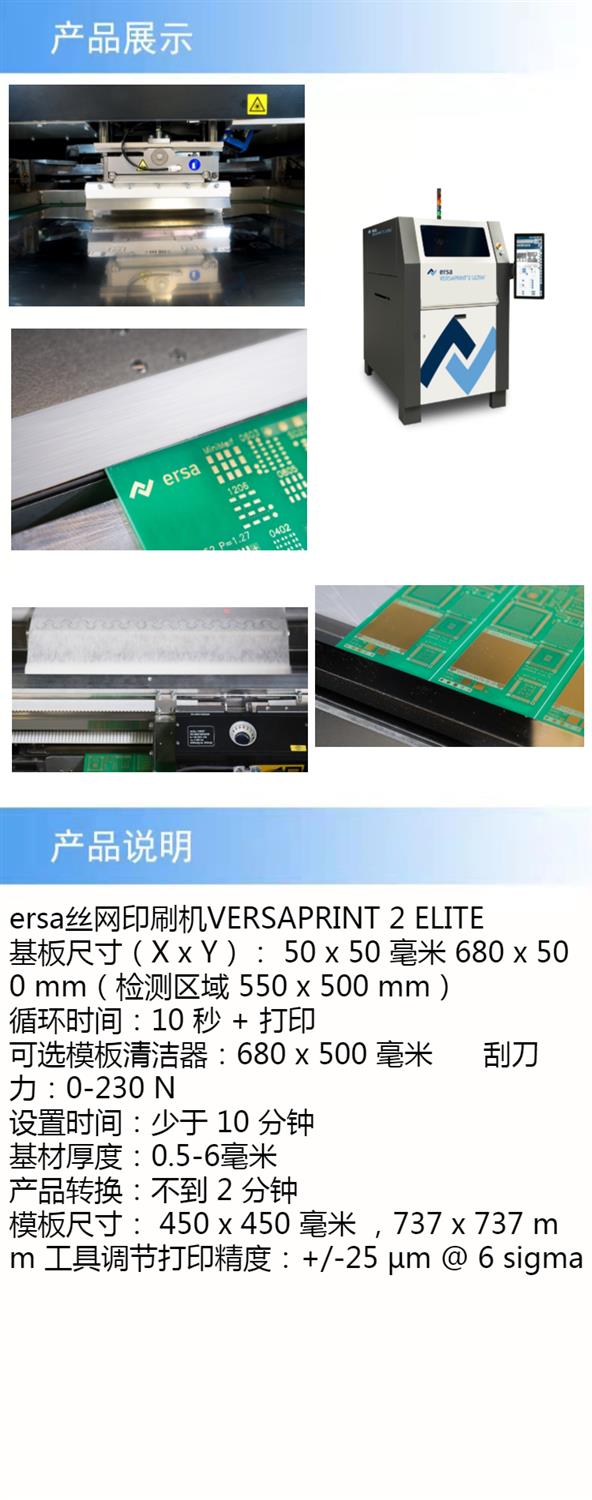

ersa丝网印刷机VERSAPRINT 2 ELITE

基板尺寸(X x Y): 50 x 50 毫米 680 x 500 mm(检测区域 550 x 500 mm)

打印头:两个独立的刮刀头,具有连续刮刀力控制、刮刀深度停止和摆锤限制

循环时间:10 秒 + 打印

可选模板清洁器:680 x 500 毫米  刮刀力:0-230 N

设置时间:少于 10 分钟

基材厚度:0.5-6毫米

相机:3D 线扫描相机,用于基板和模板的对齐和检查

产品转换:不到 2 分钟

零件间隙:大 35 mm  重复精度:+/-12.5 µm @ 6 Sigma

图形用户界面:触摸屏

模板尺寸: 450 x 450 毫米 ,737 x 737 mm 工具调节打印精度:+/-25 µm @ 6 sigma

ersa丝网印刷机产品应用:

ersa丝网印刷机SMT 生产线中 70% 的工艺错误是由模板印刷引起的。然而,大多数错误都可以以节省成本的方式进行纠正。Ersa VERSAPRINT 2 打印机使用现代相机技术,可直接在打印机中进行快速设置和全表面焊膏检测。ersa丝网印刷机直观的用户界面节省空间的操作。凭借“按需功能”,ersa丝网印刷机VERSAPRINT 2 可以灵活地适应要求。

在 PCB 上以焊膏沉积物的形式印刷焊膏 - 就像回流焊接一样 - 现代 ersa丝网印刷机SMT 制造技术的基本组成部分。焊膏由焊粉、助焊剂和糊状成分组成,将刮刀在焊膏印刷机中的不锈钢模板上移动,从而填充其开口。在印刷过程之后,焊膏被地定位在PCB的元件焊盘上,它被地固定在模板下方。在随后的过程中,将 SMT 元件装入这些焊膏库,即后来的焊点。
