Microdrop微点胶

Microdrop 公司介绍

Microdrop Technologies是为先进的微点胶和喷墨打印应用提供设备，软件和服务的领先供应商。Microdrop在喷墨技术和微流体领域拥有 20 多年的经验。专注于为工业应用和研发目的提供高质量的产品和服务。我们的产品范围从微液滴分配器系统到复杂的Autodrop平台（包括手套箱和生产系统）

Microdrop 提供先进的微点胶技术，是非接触式的点胶技术，分配体积20 PL 起，具有精确和可重复的分配体积。

Microdrop产品应用行业

Microdrop微滴分配器应用领域主要是生命科学，材料学及工业等，包括：

生物传感器和生物芯片，层向流动，芯片实验室，微阵列打印，印刷电子品，功能聚合物，三维结构，晶圆标记，微润滑，微粘合等。

Microdrop产品介绍

MICRODROP产品涵盖了用于精确的非接触式微点胶仪器，从皮升至微升范围内液体分配。

一、皮升级液体分配（微点胶）

微滴技术利用了喷墨打印技术的原理，微滴点胶头由玻璃毛细管组成，该毛细管被管状压电陶瓷执行器包围。在一端，毛细管形成喷嘴（直径30至100μm）。施加电压脉冲时，压电陶瓷促动器收缩并产生压力波，该压力波通过玻璃传播到液体中，在喷嘴区域压力波加速液体。一个小的液体柱离开喷嘴，断裂并形成一个液滴，在空气中自由飞行。根据喷嘴尺寸（30 至 100 μm），可产生 25 至 500 pl（对应于 35 至 100 μm 的液滴直径）的体积。

1. 微液滴分配头

微滴分配器头基于压电驱动的喷墨打印技术，集成的压电陶瓷执行器将冲击波传导到头部所含的流体中，从而从喷嘴中发射微液滴。

微液滴分配器头的型号：MD-K-130 (20 - 180 pl ), MD-K-140 (90 - 380 pl)，MD-K-801 （高温，180 -380 pl）

2. 自动滴注移液器 （Autodrop pipettes）

自动滴移液器基于压电驱动喷墨打印技术。流体通过喷嘴尖端吸入玻璃毛细管。集成的压电陶瓷执行器将冲击波感应到移液器中包含的流体中，从而从喷嘴发出液滴。

自动抵住执行器型号：AD-K-901（20 -180 皮升）, AD-KH-501-L6 (20 -180 皮升), Special AD-KH-501(180 皮升).

3. 微滴分配系统 MD-E-5000

MD-E-5000微滴点胶系统是适用于各种微液滴领域的即用型系统。控制单元可与我们的微量分液器头以及自动移液器一起使用。可同时使用4个设备。该系统可以通过用户界面使用Microdrop软件手动控制，也可以通过适当的命令从外部控制。

非接触式喷点，适用于多种可分配液体(0.4 至 ~10,000 mPas)，可分配的液体包括水溶液（如 DNA、蛋白质、细胞悬浮液），医用涂层，功能聚合物，导电油墨，粘合剂，润滑剂等。

可重复的单个液滴，直径从 45 μm 到 120 μm不等，通过可视化控制参数设置实现可靠的单液滴分配，采用高惰性材料与液体接触，可与现有定位系统集成

二 、纳升至微升的液体分配

Nanojet 系统是需要分配 8 nl 或更大体积的应用的正确选择。Nanojet技术通过时间/压力控制的分配器系统形成液体射流。来自加压储液罐的液体被压入由微型阀和喷嘴组成的分配器头中。通过打开阀门，液体流过喷嘴并形成明确的射流。集成的微型阀可打开和关闭喷嘴。由于微型阀以非常快的速度切换，因此可以分配低至 200 nl 的体积。特殊的喷嘴几何形状形成层流，在分解成液滴之前在很宽的范围内保持稳定。通过提供带压电阀或电磁阀的不同头类型，纳米喷射技术涵盖了广泛的应用。

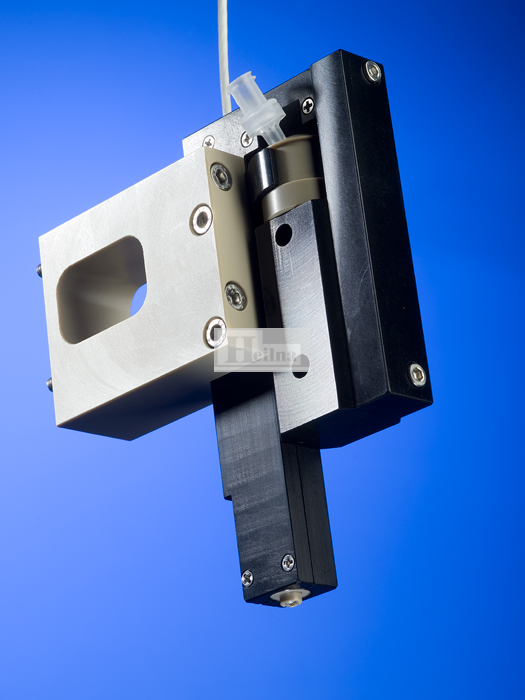

1. Nanojet 液体分配器头

具有微型电磁阀和玻璃毛细管喷嘴，液体通过喷嘴排出。液体通过气压从储液管输送到计量头。喷嘴形状提供层流液体流动，防止液体雾化，确保液体被限制在目标区域。可能的喷嘴直径范围从 50 μm 到 500 μm。

分配器体积取决于气体压力、电磁阀打开时间、喷嘴直径和液体粘度。阀门的电子控制与压力控制相结合，可确保精确的分配量。

工作压力在 500 到 3500 hPa 之间调节，变化为 1 %。阀门打开时间可以设置在 3 ms 到 2 s 之间，也可以通过触发输入设置。串行端口是可选的。对于功能测试，拨动开关允许手动打开阀门。头部的小尺寸对于集成到现有系统中特别有利。

Nanojet 液体分配器头的型号：MJ-K-303 （ 300 nl）MJ-K-103 （ 50 nl）

2. Nanojet 压电阀NJ-K-4

这种高性能阀门是为分配粘度范围高达 8000 mPas 的液体而开发的，分配的体积范围从 8 nl 到 10μl。

液体的输送不受喷嘴的影响，结合压电阀非常精确的开关性能，可实现< 1%的非常高的体积精度。常闭阀门，避免液体滴漏和污染，可更换喷嘴，适合工业的多个应用。

Microdrop 产品应用行业

Microdrop微滴分配器应用领域主要是生命科学，材料学及工业等，包括：

生物传感器和生物芯片，层向流动，芯片实验室，微阵列打印，印刷电子品，功能聚合物，三维结构，晶圆标记，微润滑，微粘合等。
