Seyonic移液器

更新时间:2024-03-07    浏览量:44

产品描述:Seyonic 传感器控制移液系统可在微升至毫升体积范围内提供准确和精确的液体处理。通过流量传感器测量移位空气量来控制操作,流量传感器直接集成在移液头中,与高速电磁阀连接。 流量传感器为体积控制提供完整的实时信息,并提供出色的诊断功能来检测错误情况,从而可以验证每个移液操作。

询报价负责人:客服1号
手机:18842851279
座机:0411-87187730
邮箱:sales@heilna.com

瑞士Seyonic移液器/移液头

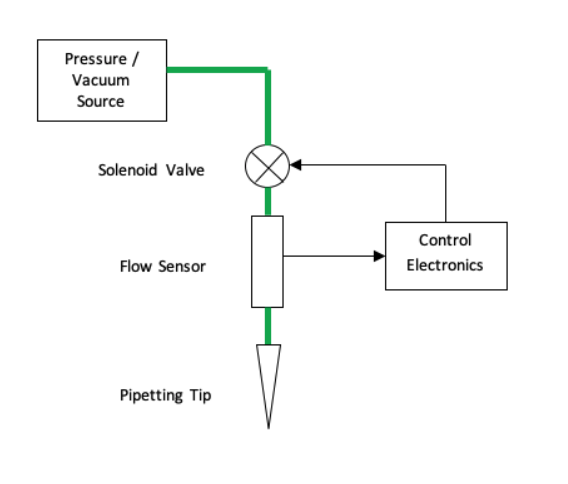

一、Seyonic 移液器/移液头的原理

Seyonic 传感器控制移液系统可在微升至毫升体积范围内提供准确和精确的液体处理。通过流量传感器测量移位空气量来控制操作,流量传感器直接集成在移液头中,与高速电磁阀连接。

流量传感器为体积控制提供完整的实时信息,并提供出色的诊断功能来检测错误情况,从而可以验证每个移液操作。

具有移液体积控制,液位检测和移液过程诊断的功能

Seyonic 移液器上的液位检测 (LLD) 是基于检测吸头进入液体时的流速变化。在移液过程中,通过设置低正压并打开移液阀来使用少量流出流量。检测到后,阀门关闭。液体的检测可作为不断变化的硬件信号提供,该信号可以耦合到机械臂以停止Z轴运动。


Seyonic的传感器控制移液技术可以非常精确地监测移液过程。因此,它不仅提供精确的体积控制,还能实时检测移液错误。因此,每个移液操作都可以在进行时得到有效的验证。过程控制诊断允许在计算实际吸入的液体体积的同时检测部分或全部吸入的空气。如果尖端堵塞,应立即停止操作,

过程控制诊断基于对移液流变化的分析,与体积或移液速度无关,检测基于液体和空气之间的流速差。因此,该系统能够检测从空气到液体(通常在吸液开始时)和从液体到空气的转变(在液位跟踪错误或样品不足的情况下)。或者如果在阀门关闭前没有检测到空气,则直到抽吸结束。

Seyonic 气动移液器的特点

w   传感器控制移液允许对移液进行主动“体积”监测,从而实现更精确和更有效的液体转移

w   工厂校准的“开箱即用”移液

w   从吸头到吸头和平台到平台的可重复性

w   使用同一器件时,动态范围为 0.5 μL 至 1 mL

w   单独通道控制

w   主动和持续监测

w   使用一次性吸头无交叉污染

w   带标准透明尖端的液位感应

w  在吸头尖端看到液体,而不是黑色聚碳酸酯尖端

Seyonic气动移液器的优势:

w   减少液体类别

w   无液体填充的稀释效应

w   整个液压系统没有流体、油箱或液体管路,无需每天维护和吹扫

w   无需手动拧紧配件

w   轻松进行维修诊断

w   无需远程注射器进行液体处理

w   无需昂贵的“黑色”吸头来检测液位


二、单通道移液器/移液头 (型号:PCNC-0061-00)

带有集成流量传感器的气动OEM单通道移液头适用于微升至毫升体积范围内的液体处理

该产品的设计适用于需要行动验证和过程监控的广泛应用。使用专用MEMS流量传感器可以实时完成抽吸和分配动作的验证,并提供堵塞检测和其他过程监测信息。

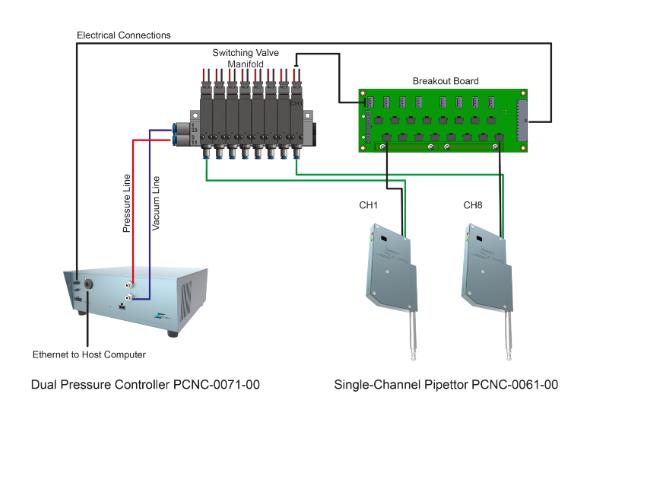

移液器在压力/真空源的作用下工作,通常在±200mbar的抽吸/分配压力范围内。压力控制器还通过提供来自主计算机的单个端口访问来充当系统控制器。压力源和移液装置之间集成的高水平协调使该装置能够高效快速地集成到自动化移液平台上。



单通道移液器/移液头的特征:

宽的动态体积范围: 0.5 μL 至 10 mL

操作的报告和验证

高精度的单独通道控制

液位检测(LLD)

堵塞检测

9mm 吸头间距



移液头精度

1 μL< 5 % CV

5 μL< 2 % CV

> 20 μL< 1 % CV

移液头准确性

1 μL< 10 %

5 μL< 2 %

> 20 μL< 1 %

典型速度

吸液速度 20 至 1,000 μL/s

分液速度 20 至 1,800μL/s

电源要求

额定 6V/80 mA

峰值(阀门打开) 6V/200 mA

通讯 RS 485

通信速度高达 115,200 波特

重量 80 克

压力/真空源 : PCNC-0071-00

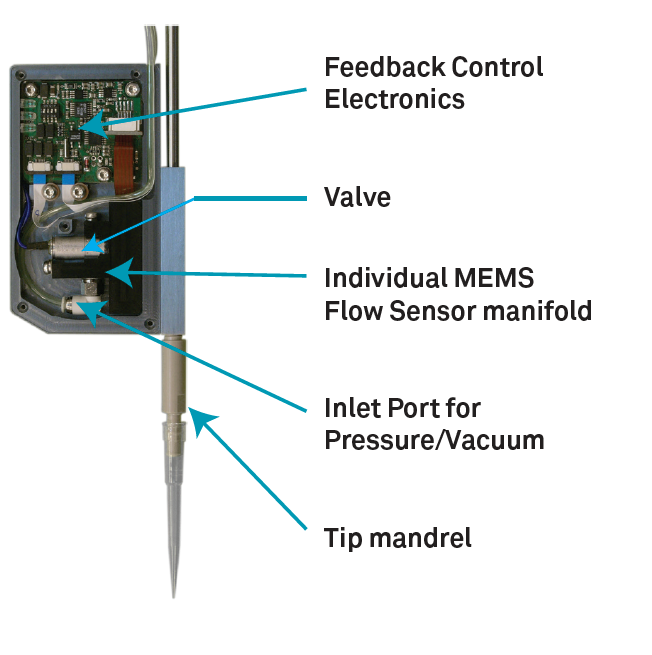

单通道吸液头的工作原理:

液体样品的抽吸和分配由真空和正压驱动。

入口为通道提供吸气/分配压力。电磁阀与硅MEMS流量传感器相连,该流量传感器控制移液体积并精确跟踪通道的运行。

流量传感器和控制电子元件提供精确的液位检测 (LLD)。LLD信号可以通过硬件线读取。除了可通过串行线上的软件命令操作外,还可以通过硬件线来触发移液动作。因此,可以快速实现广泛的应用,例如临床诊断和液体处理,高通量筛选,细胞组学,基因组学等。



Seyonic 提供 OEM 移液解决方案,可集成到实验室设备制造商的自动化平台上。鉴于 Seyonic 技术能够监测和记录在自动化平台上处理的每个样品和试剂的实际传输体积。

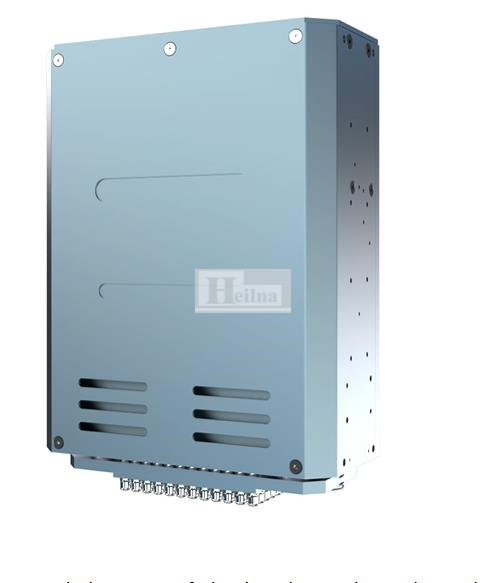

三、8通道移液器/移液头 (型号:PCNC-0090-00)

8通道移液器的体积范围为 0.5uL-1000 ul

气动 OEM 8 通道移液头带有集成流量传感器,适用于微升至毫升体积范围内的液体处理。

该产品设计用于需要动作验证和过程监控的广泛应用。在移液现场使用专用的MEMS流量传感器,可以实时全面验证吸液和分液操作,并提供堵塞检测和其他过程监测信息。

移液器使用压力/真空源运行,通常在 ± 200 mbar 的真空表压范围内,用于抽吸/分液压力。压力控制器通过提供来自主机的单个端口访问来进一步充当系统控制器。压力源和移液装置之间的集成式高水平协调使移液装置能够高效、快速地集成到客户的自动化平台上

可应用液体处理,临床诊断和高通量筛选。

具有独立通道控制,每个通道独立的液位检测,吸头堵塞检测,高精度移液。

Lynx是新的Dynamic Devices液体处理平台,基于Seyonic基于空气的移液通道与TouchLynx软件相结合,将所有液体转移和样品信息集成到一个易于使用的软件包中。通过结合高端线性马达和运动控制器,Dynamic Devices提供了一个灵活的可扩展移液平台,具有体积验证移液(VVP)。新型VVP i8 VVP 通道和 96 个VVP 容量头提供开箱即用的经过验证的移液。Lynx不再需要为每种液体和每个体积开发液体类别或导带,通过集成Seyonic技术和可靠的操作来提供经过验证的体积。

其他产品包括24通道移液头(PCNC-0089-00),体积范围为2ul-10ml。

96通道的移液头 (OEM-PCNC-0055-06)),移液体积范围为2ul-1000 ul。96通道移液头集成流量传感器,用于高通量精确的移液,该产品已经同Dynamic Devices 公司合作用于Lynx 液体处理平台上。可进行OEM 定制用于临床诊断及相关液体处理应用。
