diamond连接器

diamond的玻璃纤维产品

diamond提供全面的光纤产品，包括用于电信、工业、光子学和航空航天的全系列无源互连解决方案、设备和工具。

通过光纤连接，您可以信任已成功使用 40 年的技术。对您来说，这意味着可靠性和大量预留数据带宽，而且在未来也是如此。连接到光纤网络的属性经历了价值的增加。拥有发达光纤网络的城市作为商业地点可能会变得非常有趣。从长远来看，促进现有工业区是支持光纤连接的另一个论据。高清质量视频点播、云计算或国际公司远程呈现等应用只是变得越来越重要的几个例子。新需求或新视频格式（如超高清电视）需要更大的数据带宽。凭借我们在光纤产品开发方面 40 多年的经验，我们可以提供长期陪伴您的解决方案和产品。不仅要归功于我们产品的卓越品质和可靠性，还要归功于我们一流的支持和服务。

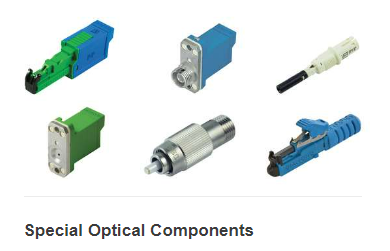

diamond连接器产品分类：

E- 2000®单工

E-2000 ®双工（紧凑型 RJ）

F-3000 ®单工

F- 3000®双工

融合盒

墙配电模块

FO发射光纤

hyco 4缸隔膜线性泵 PB 41

diamond连接器应用：

电子

航天航空

光子学

diamond连接器E2000介绍：

所有 E-2000®型号均基于两部件套圈。这是我们独特的核心定心技术的先决条件。这种特殊技术将纤芯直接固定在插芯中间。因此，如果两个以核心为中心的 E-2000 ®相互连接，则信号衰减最小仅为0.1 dB。

E- 2000®单工      多模 0° (PC)   单模 0° (PC)   单模 8° (APC) 单模 8° 0.1dB

规范      IEC 61 754-15、EN 86 275-801、EN 86 275-802、TIA/EIA 604-16

插头型  推拉

套圈直径 (mm) 2.5

套管材料     氧化锆/金属嵌件

材料外部件 塑料（UL 94 V0 易燃性等级）

使用寿命（插拔次数）  1000

工作温度（摄氏度）      -40 至 85

储存温度（摄氏度）      -40 到 90

插入损耗（以 dB 为单位的 IL）      通常 0.15 最大 0.4 通常 0.2 最大 0.4   通常 0.2 最大 0.4   最大 0.1

回波损耗（RL 以 dB 为单位）  40型     至少 50       至少 70       至少 85

重复性（分贝）       最大 ± 0.1

通过框架机械编码   1：红色，2：棕色，3：黄色，4：橙色，5：紫色，6：米色

通过释放杆和框架进行颜色编码       蓝色、米色（白色）、黑色、红色、橙色、黄色、绿色、紫色

现场组装     是的

EtO 可灭菌 是的

自动防尘和激光保护      是的

提供 IP65 版本 是的

防止未经授权的访问      是的

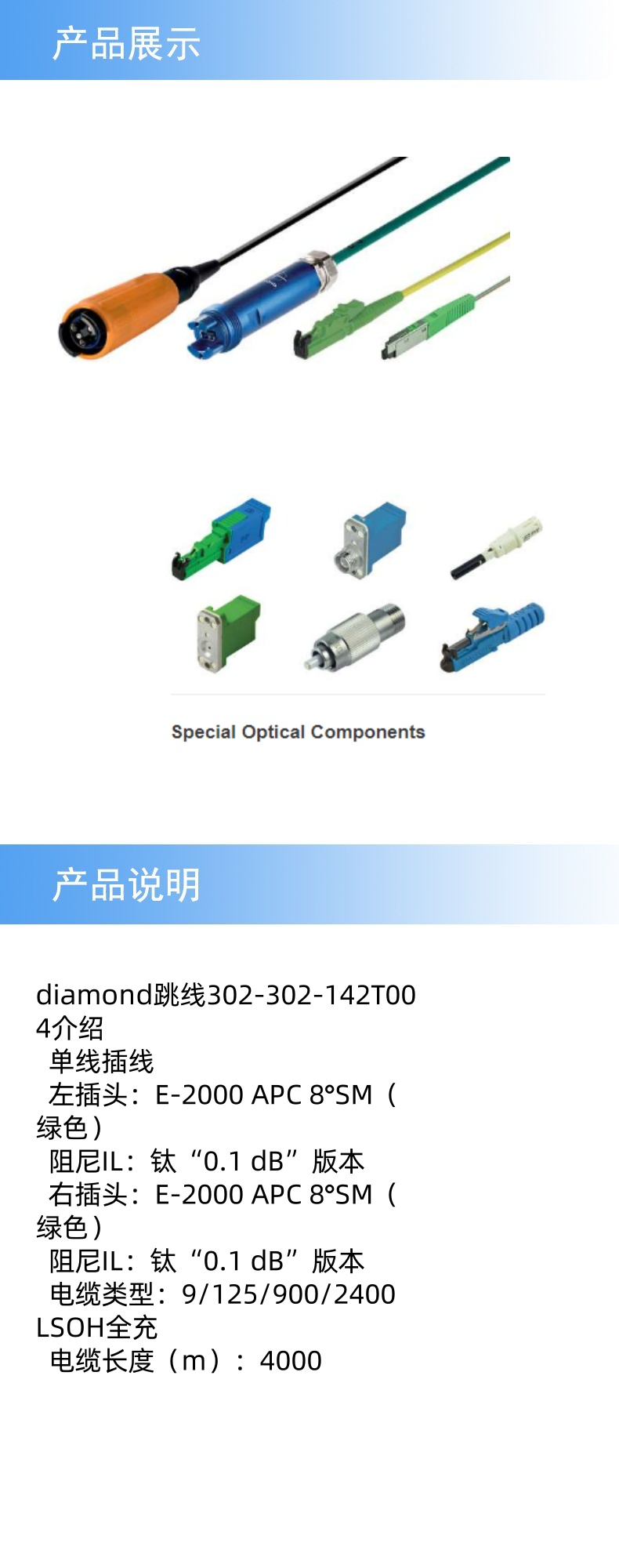

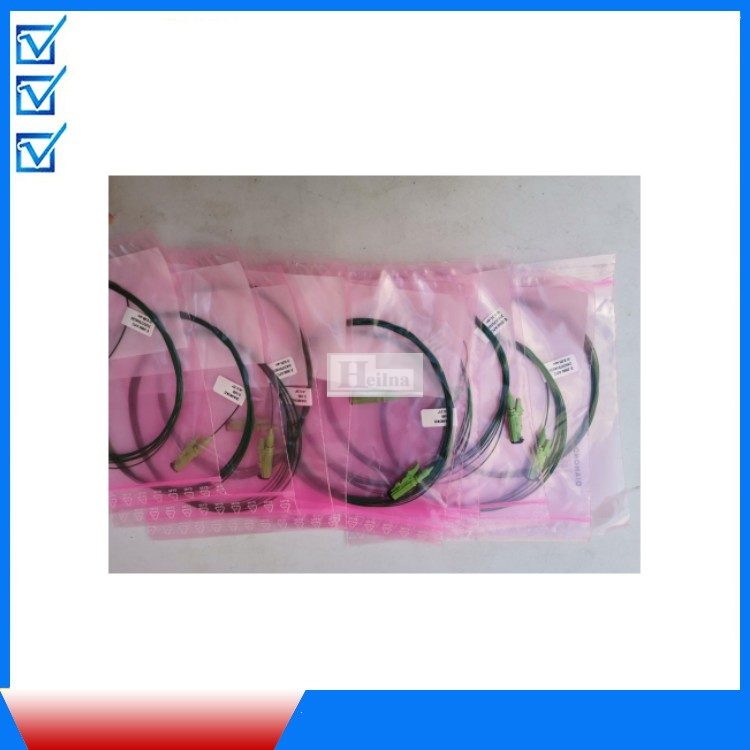

diamond连接器主要型号：

A167-331-001V703

A167-310-001V202

302-302-142T003

302K-000-104TGN3

302-302-142T002

Diamond连接器介绍：

光纤技术正在医学工业中开辟令人振奋的新应用领域。纤维的物理特性使其成为许多用途的自然选择.光纤已广泛应用于成像、激光传输系统、照明、传感器和设备的互联。

光纤为诊断和介入医学应用中的光或数据传输提供了一个紧凑而灵活的管道。为了有效,光纤需要坚固、精确的互联,无缝地集成到医疗设备中。Diamond拥有使这些互联成为现实的专业知识。

光纤解决方案适用于若干医疗部门,如诊断设备、外科仪器、手术室、实验室研究等。必须满足下列方面的具体要求。

²  可靠性

²  易于使用

²  易于识别的产品

²  入侵保护

²  对磁场不敏感

²  重量轻

²  IP评级

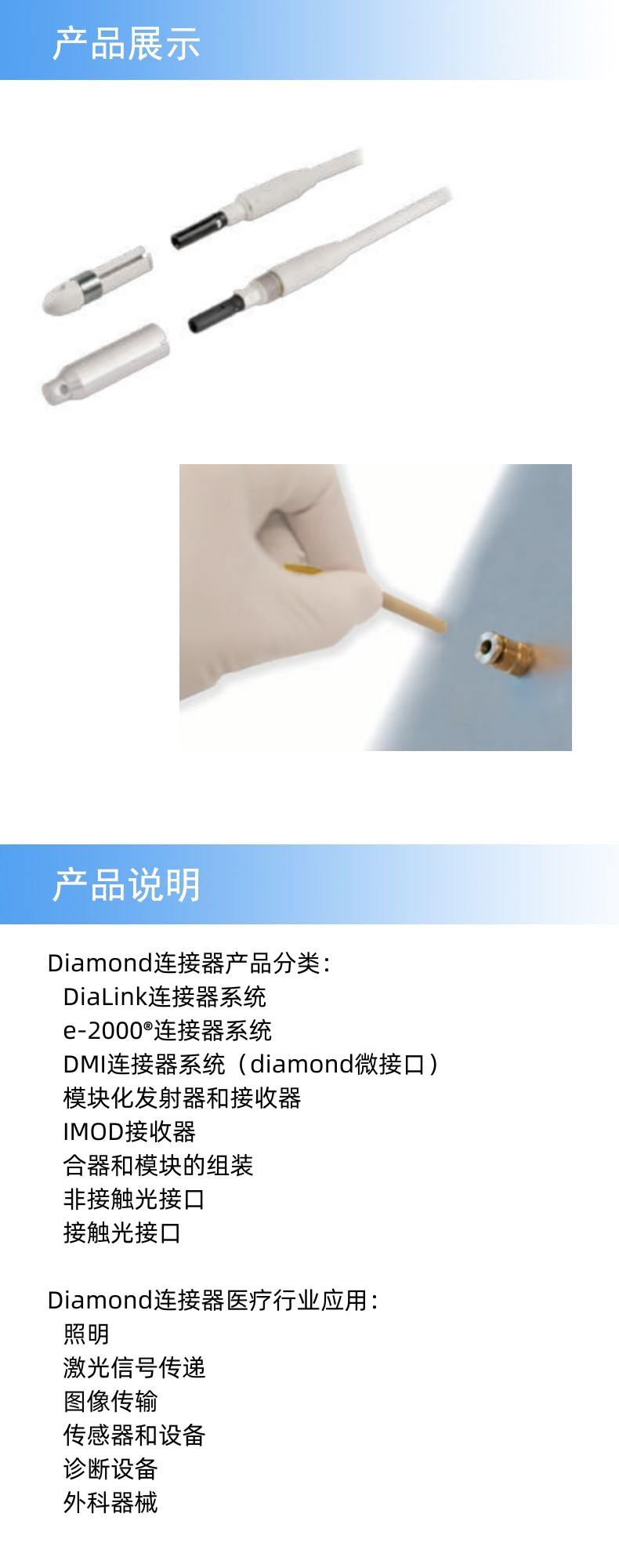

Diamond连接器产品分类：

²  DiaLink连接器系统

²  e-2000®连接器系统

²  DMI连接器系统（diamond微接口）

²  模块化发射器和接收器

²  IMOD接收器

²  合器和模块的组装

²  非接触光接口

²  接触光接口

Diamond连接器医疗行业应用：

²  照明

²  激光信号传递

²  图像传输

²  传感器和设备

²  诊断设备

²  外科器械

Diamond连接器DiaLink介绍

²  DiaLink连接器系统（专利等待）DiaLink的开发专注于医疗应用的特定需求，如占地面积小、圆形设计和易于处理。

²  链接的一些主要功能：

²  直径仅5mm

²  圆形设计

²  推挽式的

²  受保护的卡套

²  EtO可灭菌

²  非磁性版本

²  ISO7级包装

²  完美的圆柱形结构和良好的质量均匀性；适用于高速旋转

²  在旋转关节内易于集成

在医疗领域，不断增长的应用需要光纤连接器，而不是著名的铜基解决方案。这里的挑战是开发一个光纤连接器作为“用户友好”作为最基于铜的互连。Diamond通过DiaLink实现了这一点，结合了推拉技术，便于操作，由于受保护的端面，减少了清洁的需求。此外，小直径的圆形设计允许较小的医疗设备设计和集成在旋转关节内，这需要一个良好平衡的连接器，以避免振动

Diamond连接器主要型号

²  E-2000

²  F-3000

²  A167-310-001V

²  302K-000-104T

²  A167-310-001V
